V5.2 в SIP шлюз

Конвертер интерфейса V5.2 в SIP протокол, режим работы LE или AN

V5.2 в SIP шлюз, V5.2 в SIP Trunk VOIP Gateway, интеграция в IP, IMS, NGN, 8E1, V5.2, V5.1, кодеки G.711, G.723, G.726, G.729, T.38
  • до 16 интерфейсов E1
  • до 480 VoIP каналов
  • V5.2 и ОКС-7, ISDN PRI, V5.1, R2D, R2 MFC, 2ВСК, 1ВСК
  • SIP, RTP, RTCP, TCP, UDP
  • голосовые кодеки G.711, G.723, G.726, G.729
  • регистрация и аутентификация – до 5000 SIP-абонентов
  • fax over G.711, T.38 fax relay
  • Single/Dual-redundant 220 VAC or 48/60 VDC

SIP в V5.2 Gateway (V5.2 VoIP транк шлюз) используется в различных вариантах сопряжения VoIP и TDM/ТфОП сетей для минимизации затрат и уменьшения эксплуатационных расходов. Данный продукт предназначается для эффективной интеграции TDM в IMS и NGN сети.

Terratel SIP to V5.2 Gatewey имеет возможность подключения к интерфейсу V5.2 как Local Exchange (LE) так и Access Network (AN).

V5.2 в SIP Trank VOIP Gateway, интеграция в IP, IMS, NGN, 8E1, V5.2, V5.1, кодеки G.711, G.723, G.726, G.729, T.38

Рис 1. Структурная схема включения SIP в V5.2 Gateway

V5.2 в SIP шлюз поддерживает протоколы сигнализации ТфОП:

  • SIP;
  • ОКС-7 (или общеканальная система сигнализации №7, ОКС№7, СКС7, Signaling System #7, CCS7 Common Channel Signaling System 7, C7, CCITT7, N7, Signalisierungssystem Nummer 7);
  • ISDN PRI (или Euro-ISDN, E-DSS1, EDSS1);
  • V5.2;
  • V5.1;
  • CAS (R1, R2, DTMF/MFС)
  • R2D;
  • 2ВСК (декадный набор номера, импульсный «челнок», импульсный «пакет» R1.5);
  • 1ВСК («норка», индуктивный код, АОН).

Оборудование обладает рядом функциональных особенностей благодаря которым, обеспечивает:

  • функции трансляции вызовов в IP сеть по протоколу SIP (G.711, G.723, G.726, G.729, G.168, T.38);
  • полнодоступную неблокируемую коммутацию до 16 потоков E1 (G.703);
  • прозрачное преобразование протоколов сигнализации потоков Е1 между АТС;
  • возможность распределения каналов потока Е1 между нескольким потоками Е1;
  • назначение протоколов сигнализации для каждого потока Е1 (или части потока Е1);
  • возможность перенаправления соединения в зависимости от номера абонента;
  • преобразование номера абонента в процессе соединения по заданным маскам (удаление цифр, подстановка префикса);
  • возможность объединения нескольких АТС в корпоративную сеть с внутренней нумерацией.

Для модернизации телефонных сетей с большим количеством интерфейсов V5.2 предлагаем модернизацию с помощью шлюза SIP to V5.2 Gateway.

V5.2 в SIP шлюз, подключение в режиме Access Network (AN)

Для модернизации телефонных сетей с большим количеством интерфейсов V5.2 предлагаем модернизацию с помощью шлюза.

Существует два варианта применения устройства в зависимости от решаемых задач.

Первый вариант возникает при необходимости замены TDM switch на SoftSwitch. Если к TDM switch было подключено большое количество абонентских выносов по интерфейсу V5.2, то они могут быть переключены к SoftSwitch с помощью шлюза как указано на рисунке.

В данном варианте Terratel V5.2 to SIP Gatewey подключается к интерфейсу V5.2 как Access Network (AN).

V5.2 в SIP Trunk VOIP Gateway, интеграция в IP, IMS, NGN, 8 E1, V5.2, V5.1, кодеки G.711, G.723, G.726, G.729, T.38

Рис 2. Схема включения V5.2 to SIP Gateway

В этом случае интерфейс V5.2 отключается от TDM switch и подключается к шлюзу, который в свою очередь подключен к SoftSwitch через сеть передачи данных по протоколу SIP.

SIP в V5.2 шлюз, подключение в режиме Local Exchange (LE)

Второй вариант возникает когда необходимо подключить VOIP-абонентов локальной сети в номерную емкость PSTN (телефонную сеть общего пользования). Если у оператора уже существует TDM switch со свободными интерфейсами V5.2. В этом случае шлюз в сторону TDM-сети шлюз выглядит как абонентский вынос V5.2, а в сторону IP-сети как IP–АТС на которой регистрируются IP-абоненты (см. рисунок).

В этом варианте Terratel SIP to V5.2 Gatewey подключается к интерфейсу V5.2 как Local Exchange (LE).

SIP в V5.2 Trunk VOIP Gateway, интеграция в IP, IMS, NGN, 2 E1, V5.2, V5.1, кодеки G.711, G.723, G.726, G.729, T.38

Рис 3. Схема включения SIP в V5.2 Gateway

IP-АТС c поддержкой функций ДВО

Данный функционал позволяют использовать шлюз в качестве IP-АТС с возможностью регистрации до 1000 SIP-абонентов с поддержкой ДВО. Также ПО шлюза позволяет реализовать «отображение» абонентов сети TDM (например, абоненты выносов подключенных к шлюзу по протоколу V5.2) на учетные записи SIP сети VoIP с заданными параметрами аутентификации.

Настройка SIP/V5.2 шлюза и работа с ним

Web-интерфейс сделан интуитивно понятным и визуально привлекательным для пользователей.

Для управления устройством можно использовать два типа учетных записей пользователя: «Администратор» и «Пользователь».

Вам необходимо лишь авторизоваться, и в окне браузера откроется главная страница интерфейса управления устройством.

V5.2 в SIP Gateway, интеграции TDM и IP сетей, TDM over IP, SIP транк, маршрутизатор потоков, шлюзы tdm через ip, 4 8 16 E1, ОКС7, ISDN PRI (DSS1), R2D, 2ВСК, R1.5, V5.2, голосовые кодеки G.711, G.723, G.726, G.729, конфигурация V5.2

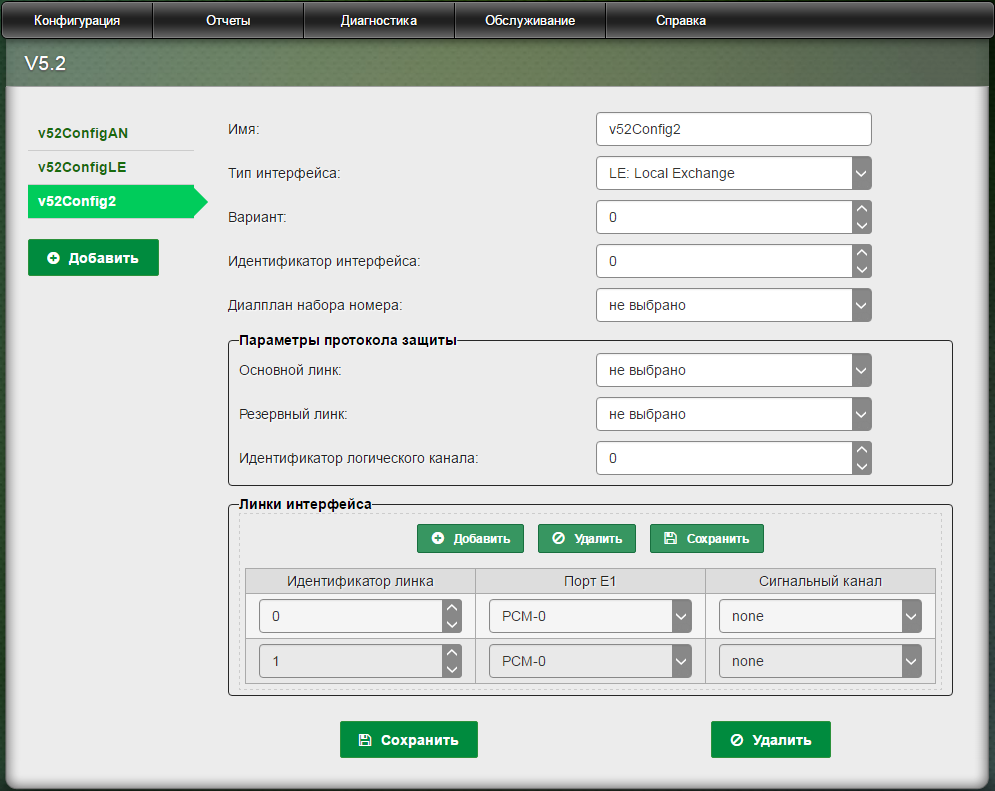

Рис 4. Web-интерфейс SIP/E1 Gateway — Конфигурация V5.2

V5.2 в SIP Gateway, интеграции TDM и IP сетей, TDM over IP, SIP транк, маршрутизатор потоков, шлюзы tdm через ip, 4 8 16 E1, ОКС7, ISDN PRI (DSS1), R2D, 2ВСК, R1.5, V5.2, голосовые кодеки G.711, G.723, G.726, G.729, абоненты V5.2

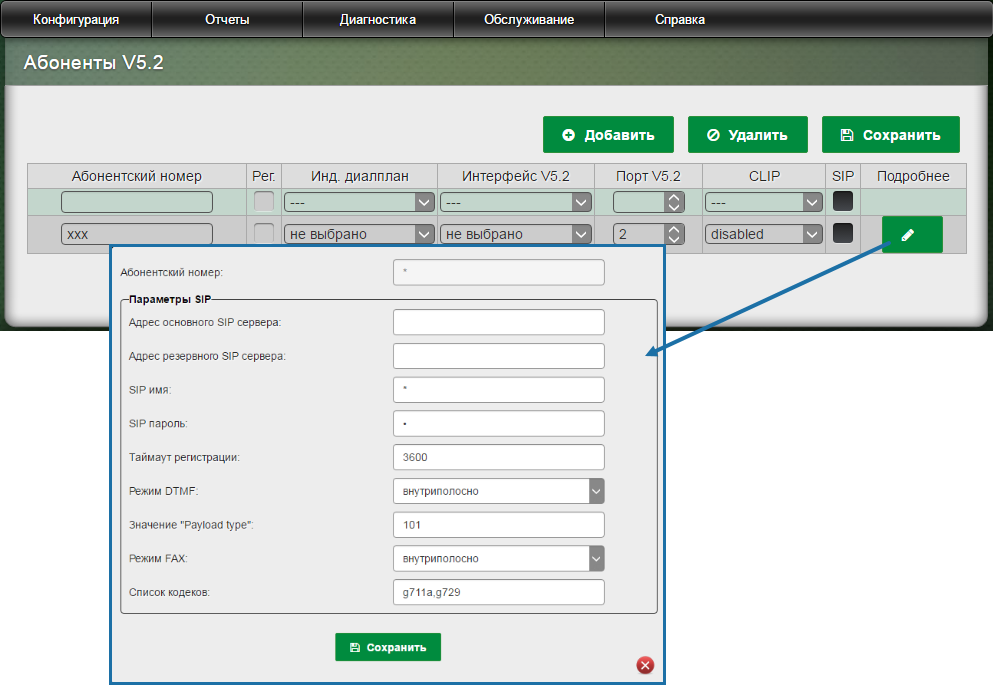

Рис 5. Web-интерфейс SIP/E1 Gateway — Абоненты V5.2

Все параметры легко настраиваются и управляются, так что вы сможете начать работу в течении нескольких минут.

Мы старались исключить ненужные функции, чтобы снизить стоимость и не засорять интерфейс.

Покупая Terratel V5.2/SIP шлюз, вы получаете устройство с высокой производительностью и у вас освобождается время, чтобы сконцентрироваться на решении более важных задач.

Протокол ТфОП интерфейса V5.2 (V5, V5.1, V5.2)

Стек протоколов интерфейса V5.2 используется для подключение сетей доступа (Access Network — AN) к телефонным станциям LE (Local Exchege). Протоколы V5.2 используются следующими методами доступа:

  • Доступ по аналоговым линиям;
  • Доступ по каналам ISDN BRI;
  • Доступ по каналам ISDN PRI (V5.2);
  • Другие аналоговые или цифровые системы доступа для полупостоянных (semi-permanent) соединений без связанной с ними сигнальной информации, передаваемой по отдельному каналу (outband).

Интерфейс V5.2 использует каналы 2048 кб/с и может одновременно работать с 16 такими каналами. При аналоговом доступе сигнализация от LE на пользовательском порту ТфОП (PSTN) преобразуется в функциональную часть протокола V5.2 для передачи в сторону AN.

Для пользователей ISDN в стеке V5.2 определен протокол управления для обмена отдельными функциями и сообщениями, требующимися для координации с процедурами управления вызовами в LE.

Для поддержки долее высокого уровня трафика и динамического распределения каналов протокол V5.2 поддерживает дополнительные функции:

  • Протокол организации опорного канала обеспечивает организацию и восстановление соединений по запросам, идентифицируемым сигнальными сообщениями, под управлением LE.
  • Протокол управления каналом служит для управления идентификацией каналов, их блокировкой и обработкой ошибок для мультиканальных систем.
  • Протокол защиты, функционирующий на двух каналах для обеспечения безопасности, управляет коммутацией системы защиты коммуникационных каналов при возникновении сбоев.

На различных уровнях стека V5.2 определены протоколы: V5-Link Control (управление каналом), V5-BCC, V5-PSTN, V5-Control (управление), V5-Protection (защита).

Network Interfaces TDM
SIP and RTP
Management
up to 16 E1 links
up to 480 VoIP channels, 10/100 BASE-T Ethernet
Fast Ethernet, RS-232
Signaling Protocols IP
PSTN
SIP, RTP, RTCP, TCP, UDP
SS7, ISDN PRI (DSS1), V5.2, V5.1, R2 MFC, CAS
Feature Support Voice codecs
DTMF
FAX
Registration and Authentication
Registration
G.711, G.723, G.726, G.729
RFC2833, SIP INFO, RFC 2976
fax over G.711, T.38 fax relay
up to 5000 SIP-subscribers
SIP-trunks
Power Single/Dual-redundant 220 VAC or/and 48/60 VDC Input
Up to 24W Power consumption
Operating Environment Operating temperature
Humidity
from 0°С to +60°С
up to 80% at +25°С
Hardware System Type
Dimensions
Board
1U high, 19″ wide rack mountable

SIP/E1 Gateway Lite:

  • SIP/E1 Gateway Lite (2Е1, 60 SIP channels, G.711 codec, echo G.168)
  • SIP/E1 Gateway Lite (4Е1, 120 SIP channels, G.711 codec, echo G.168)
  • SIP/E1 Gateway Lite (8Е1, 120 SIP channels, G.711 codec, echo G.168)
  • SIP/E1 Gateway Lite (12Е1, 120 SIP channels, G.711 codec, echo G.168)
  • SIP/E1 Gateway Lite (16Е1, 120 SIP channels, G.711 codec, echo G.168)

SIP/E1 Gateway:

  • SIP/E1 Gateway (2Е1, 60 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
  • SIP/E1 Gateway (4Е1, 120 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
  • SIP/E1 Gateway (8Е1, 240 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
  • SIP/E1 Gateway (12Е1, 360 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
  • SIP/E1 Gateway (16Е1, 480 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
