TTA-08 Lite

Устройство мониторинга охранно-пожарных шлейфов через Ethernet

Особенности

  • TCP/IP, SNMPv2
  •  1  x  Ethernet 10/100 Mbit
  • 4 охранно-пожарных шлейфа (с контролем состояния)
  • Модуль с внешним источником питания AC 220 В
  • Входное напряжение DC 12 В
  • Потребляемая мощность 2 Вт

Обзор

Устройство используется для дистанционного мониторинга через сеть Ethernet удаленного оборудования и объектов (АТС, различное технологическое оборудование, автономные станции, промышленные помещения).

Это устройство является функционально упрощенной версией продукта ТТА-08.

Подключаемые устройства и контролируемые параметры: четыре шлейфа для подключения приборов охранной и пожарной сигнализации (10..12V, 100mA).

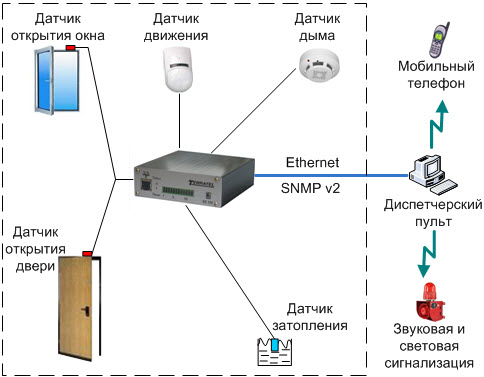

Подключаемые датчики, сенсоры, охранное оборудование для дистанционного контроля

Рис 1. Применение устройства для контроля охранно-пожарных шлейфов.

Данные от датчиков обрабатываются контроллером и передаются по сети Ethernet по протоколу SNMP на компьютер диспетчера / пользователя с установленным программным обеспечением системы удаленного мониторинга и управления.

Аварийные срабатывания отражаются визуально, через выдачу звуковой сигнализации или при помощи SMS и телефонного звонка.

Подключаемые устройства, контролируемые параметры

  • Четыре шлейфа для подключения приборов, а также выход питания приборов охранной/пожарной сигнализации (10..12В, 100mA или 10..15В 750mA (опционально)).

WEB-интерфейс

Настройка и первичный мониторинг может быть реализован с помощью WEB интерфейса.
Состояния охранно-пожарных датчиков обрабатываются контроллером устройсва и отображаются в WEB интерфейсе, а также передаются по сети Ethernet через протокол SNMP.

Диспетчер, на персональном компьютере, через WEB-интерфейс в режиме реального времени видит состояние всех подключенных датчиков выбранного устройства.

WEB интерфейс мониторинга состояния подключенных датчиков

Рис 2. WEB интерфейс устройства – мониторинг состояния шлейфов.

Протокол SNMP

Поддержка протокола SNMPv2 позволяет интегрировать устройство в стандартную систему сетевого мониторинга, управления и контроля.

Система управления и мониторинга на основе протокола SNMP

Для одновременного контроля и управления нескольких устройств мониторинга, можно использовать дополнительное решение – приложение «TTA Monitor».

Приложение для связи с устройствами использует протокол SNMPv2. Программа TTA Monitor может работать под операционными системами семейства Windows и Linux.

Дополнительное решение для одновременного контроля нескольких устройств - ПО SNMP агент ТТА монитор

Рис 3. SNMP агент “ТТА Monitor” – решение для одновременного контроля нескольких устройств мониторинга.

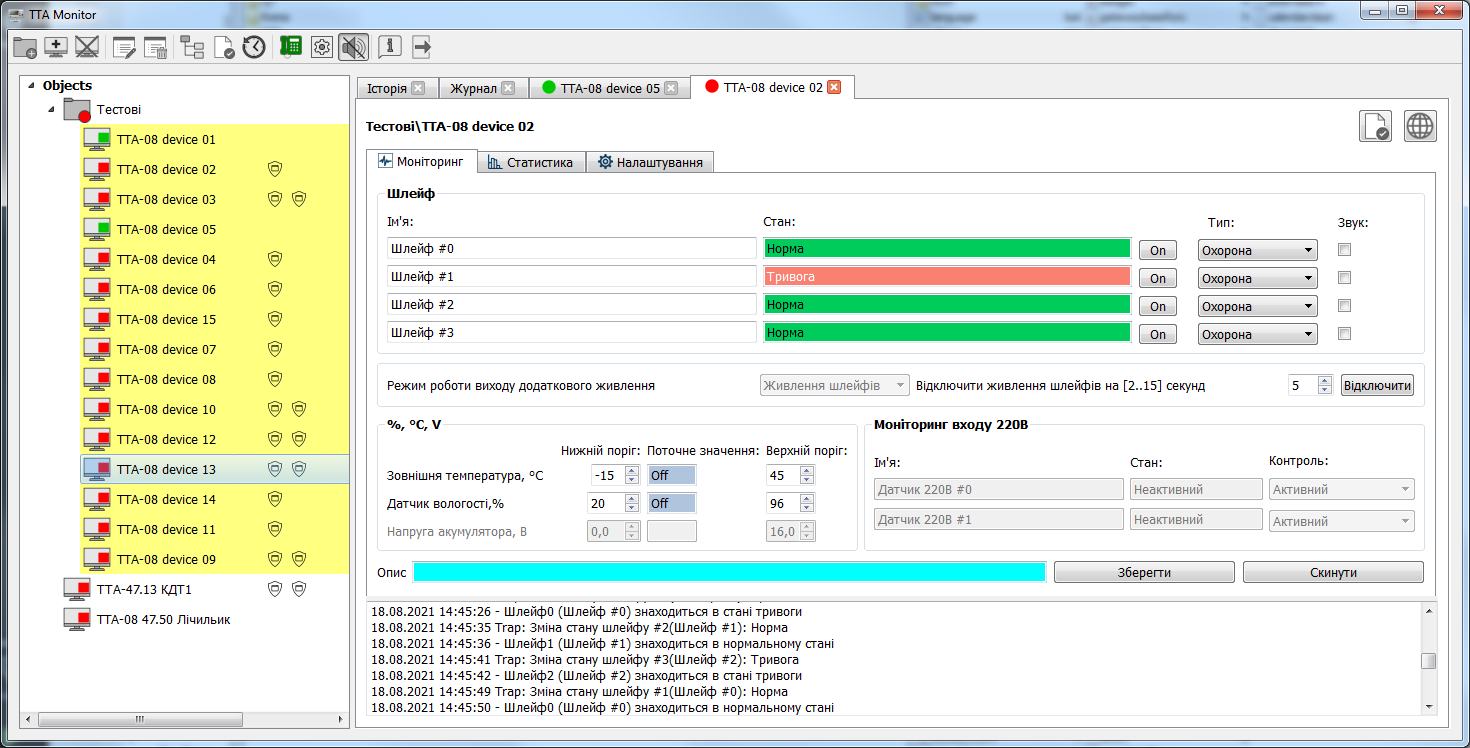

Интерфейс программы SNMP агента ТТА Monitor, мониторинг состояния датчиков устройства

Рис 4. SNMP агент “ТТА монитор” – мониторинг состояния шлейфов.

Мониторинг удаленных объектов позволит диспетчеру принять необходимые решения, дистанционно выполнить переключение различных систем или дать соответствующие указания персоналу.

Дистанционный мониторинг и контроль удаленных объектов

Используя устройство дистанционного мониторинга с подключенными датчиками и сенсорами, возможно построение различных систем для контроля удаленных объектов:

  • система мониторинга для центров обработки данных и серверных;
  • система мониторинга промышленных помещений;
  • система мониторинга складских помещений;
  • система мониторинга пищевого производства и холодильного оборудования;
  • мониторинг стойки 19″ по сети LAN.

Технические характеристики

System Type
Unit
General Info
Length 6 cm
Width 10.4 cm
Height 3.4 cm
Weight 200 g
Interfaces
Ethernet 10/100 Mbit – 1
Connected Devices and Monitored Parameters
Loops for connecting security/fire alarm devices – 4
Power supply output of security/fire alarm devices (10..12V, 100mA or 10..15V 750 mA) – 1
Event Memory
Nonvolatile memory for keeping 65,536 events
Supported Protocols
TCP/IP
SNMPv2
Power Supply
Input supply voltage range 12V DC
Power consumption  2W
