Цифровой телефонный модуль E1 в форм-факторе SFP для интеграции открытых программных систем IP-АТС (Asterisk, FreeSWITCH, SipXecs, Yate) с PSTN или офисной АТС
Особенности
- Интеграция с программными IP-PBX системами
- 1 E1 интерфейс (G.703)
- Ethernet 1000 BASE-X SFP, 1 SIP trunk
- SIP and RTP (up 30 VoIP channel)
- ISDN PRI (DSS1, QSIG, Q.931), R2 MFC, R1.5
- G.711, G.168 (длина хвоста 32 мсек)
- Fax over G.711, T.38 fax relay
- SNMP мониторинг
- Потребление до 1W
Обзор
Модуль SFP-E1 (или SFP VoIP Gateway) от компании Террател применяется для интеграции и подключения IP-АТС, IVR систем, VoIP-шлюзов, других специализированных решений проектов Asterisk, FreeSWITCH, SipXecs или Yate к телефонной сети общего пользования PSTN через интерфейс Е1 (или офисной АТС).SFP-Е1 – это цифровой телефонный модуль выполненный в форм-факторе SFP (Small Form-factor Pluggable) который аппаратно поддерживает физическое соединения к Ethernet сети и интерфейсу Е1.
Для интеграции с IP-АТС платформ Asterisk, FreeSWITCH, SipXecs, Yate, Kamailio, CallWeaver в цифровом телефонном модуле SFP-E1 реализована поддержка протокола SIP, что делает его эффективным при подключении PSTN или устаревшей УАТС.
Поддержка протоколов сигнализации ISDN PRI (DSS1, QSIG, Q.931), R2 MFC, R1.5 для интерфейса E1, используемого в сети TDM, а также протокола SIP, позволяет использовать оборудование для реконструкции и модернизации различных устаревших телефонных сетей.

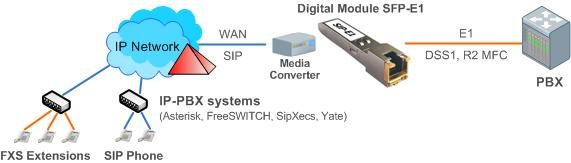

Рис 1. Сетевая схема интеграции цифрового модуля SFP-E1 и IP PBX систем
Цифровой модуль SFP-E1 осуществляет обмен данных/голоса по каналам E1 и является инновационным устройством для построения систем цифровой телефонии на основе IP-АТС с открытым программным кодом.
Отличительные особенности
В дизайне модуля SFP-E1 реализована технология поддержки интерфейса Е1/Т1 и систем сигнализации используемых в TDM сетях. Цифровой телефонный модуль SFP-E1 предназначен для соединения в единую телекоммуникационную сеть традиционных TDM систем с технологиями передачи голоса по IP.
Модуль SFP-E1 устанавливается в sfp-slot сетевого оборудования, что позволяет использовать его в любом месте, где доступна Ethernet сеть, а не только в месте расположения сервера IP-PBX.
Это оптимальное решение, позволяющее IP-PBX системам подключаться к соединительным линиям PSTN или устаревшей УАТС использующим интерфейс E1.
Основные технические характеристики
- До 30 одновременных вызовов на один порт E1;
- Поддерживает соединения физического интерфейса E1 (ITU-T G.703);
- Поддержка протоколов TDM: ISDN PRI (DSS1, QSIG, Q.931), R2 MFC (R2D), R1,5 (2ВСК);
- Поддержка протокола IP сети – SIP;
- Стандартный промышленный порт RJ-45;
- Форм-фактор SFP.
Интеграция с открытыми программными IP-PBX системами
Подключение цифрового модуля SFP-E1 к современным открытым программным платформам IP-PBX, таким как Asterisk, FreeSWITCH, SipXecs, Yate, Kamailio, CallWeaver осуществляется посредством протокола SIP.
Протокол SIP (Session Initiation Protocol, или протокол установления сеанса) является наиболее распространенный в IP телефонии.
Наиболее популярные телекоммуникационные платформы с поддержкой протокола SIP – Asterisk, FreeSWITCH, SipXecs, Yate.
Настройка требуемой конфигурации модуля SFP-E1 осуществляется через web-интерфейс устройства.
Соединительные линии PSTN и SIP trunk
Телефонный модуль SFP-E1 от Terratel поддерживает 30 подключений к соединительным линиям ТФОП или офисной АТС по одному цифровому потоку Е1.
Цифровой модуль SFP-E1 поддерживает следующие протоколы телекоммуникационной сети общего пользования:
- ISDN PRI (DSS1, QSIG, Q.931);
- R2 MFC (R2D);
- R1,5 (2ВСК).
Модуль SFP-E1 имеет функцию аппаратного эхоподавления для всех голосовых каналов потока E1 (G.168, длина хвоста 32 миллисекунд), а также осуществляет поддержку работы с факсом (Fax over G.711, T.38 fax relay).
В сторону IP сети или открытых телефонных систем типа Asterisk, FreeSWITCH, SipXecs, Yate устройство поддерживает протокол SIP в одном SIP trunk.
Настройка через Web интерфейс
Для настройки параметров интерфейса Е1, Ethernet сети и протокола SIP используется встроенный Web сервер устройства.
Web интерфейс устройства является простым и интуитивно понятным для настройки пользователем.
Упрощенный перечень шагов необходимых для интеграции SFP устройства в открытую телекоммуникационную платформу типа Asterisk:
- Установить устройство в свободный SFP порт коммутатора Ethernet или медиаконвертера;
- Подключить интерфейс Е1;
- Настроить Asterisk (или другую подобную систему IP телефонии) для использования SIP протокола;
- Настроить SFP-E1 модуль (Е1, сигнализацию TDM, IP адрес устройства, IP адрес SIP сервера);
- Сохранить изменения и перегрузить устройство.
Подключение через Gigabit Ethernet медиаконвертер
В случае, если при инсталляции SFP-E1 модуля нет физической возможности его включения в локальную сеть (LAN) через слот SFP, необходимо использовать бюджетный медиаконвертер.
Рис 2. Пример подключения SFP-E1 модуля через Ethernet медиаконвертер
Gigabit Ethernet медиаконвертер – это бюджетное устройство которое предназначено для преобразования сигнала и последующего соединения оптоволоконного кабеля 1000BASE-SX с витой парой 1000 Base-T.
Особенности установки и демонтажа
Установка и демонтаж устройства простой и не требует специальных навыков.
SFP VoIP Converter устанавливается в свободный SFP слот/порт главного сетевого устройства (коммутатора, маршрутизатора, медиаконвертера) со стороны электрического разъема SFP.
Установка и извлечения модуля SFP VoIP Converter может производиться как при выключенном, так и при включенном главном сетевом устройстве (hot-swap).
Условия эксплуатации и требования к температурному режиму
Устройство должно эксплуатироваться в режиме 24/7, в условиях, которые исключают перегрева устройства и воздействие влаги. Требуется обеспечение нормальных условий вентиляции для предотвращения перегрева устройства.
Диапазон рабочих температур, который позволяет устройству работать стабильно, составляет от 0°C до 50°C.
В случае если несколько устройств SFP VoIP Converter установлены рядом друг с другом или установлены в пассивных охлаждающих сетевых маршрутизаторах (коммутаторах), администратор сети должен обеспечить дополнительное охлаждение.
Воздушный поток вокруг устройств SFP VoIP Converter должен быть принудительно увеличен или общая температура окружающей среды должна быть снижена до рекомендуемого рабочего температурного диапазона.
Для корректной работы следует избегать воздействия высоких или низких температур, а также экстремальных условий, таких как высокая влажность, сильные колебания температур или прямой солнечный свет.
Важно обеспечить хорошее охлаждение устройства, особенно в местах с высоким тепловыделением.
Соблюдение этих требований обеспечивает стабильную работу устройства SFP VoIP Converter и долговечность его использования.
Технические характеристики
Network interfaces | |
---|---|
TDM – 1 E1 interface (G.703) | |
IP – Ethernet 1000 BASE-X SFP, 1 SIP trunk | |
SIP and RTP (up 30 VoIP channel) |
Signaling protocols | |
---|---|
IP – SIP, RTP, TCP, UDP | |
PSTN – ISDN PRI (DSS1, QSIG, Q.931), R2 MFC, R1.5 |
Feature support | |
---|---|
Voice codec – G.711 | |
Echo Cancellation – G.168, 32 msec tail length | |
Fax – fax over G.711, T.38 fax relay |
Control & Management | |
---|---|
Embedded Web Server | |
SNMP Monitoring |
Power | |
---|---|
From the main device (DC 3.3V) | |
Power consumption up to 1 W |
Dimensions | |
---|---|
SFP form factor (14х14х67 mm) | |
Weight – 0,025 kg |
Operating environment | |
---|---|
Operating temperature: 0°С to +50°С | |
Humidity: up to 80% at +25°С |
