R1.5 VoIP шлюз

R1.5 в SIP шлюз или конвертер сигнализации

Особенности

  • до 16 интерфейсов E1
  • до 480 VoIP каналов
  • ОКС-7, DSS1, QSIG, V5.2, R2D, 2ВСК, R1.5
  • SIP, SIP-T, SIP-I, RTP, RTCP, TCP, UDP
  • голосовые кодеки G.711, G.723.1, G.726, G.729a/b, GSM
  • качество голоса – Адаптивный программируемый джиттер-буфер, VAD, SID, CNG
  • регистрация и аутентификация – до 5000 SIP-абонентов
  • fax over G.711, T.38 fax relay
  • Аппаратное эхоподавление
  • SyncE (опционально)
  • SNMPv2 мониторинг
  • RADIUS login
  • Безопасность (интегрированный firewall, пароль доступа, SSH)
  • Single/Dual-redundant 220 VAC or 48/60 VDC Input

Обзор

SIP в R1.5 Gateway (R1.5 VoIP шлюз) используется в различных вариантах сопряжения VoIP и TDM/ТфОП сетей для минимизации затрат и уменьшения эксплуатационных расходов. Данный продукт предназначается для эффективной интеграции TDM в IMS и NGN сети.

2ВСК VoIP шлюз благодаря реализации и поддержке сигнализации типа ВСК является опциональным продуктом модели Terratel SIP/E1 Gateway.

Сигнализация типа 2ВСК или R1.5 (по двум выделенным сигнальным каналам) может быть реализована путем передачи сигналов в каналах систем ИКМ.

R1.5 в SIP шлюз, SIP транк, голосовые кодаки G.711, G.723, G.726, 16 E1, ОКС7

Рис 1. Структурная схема включения R1.5 VoIP шлюза в IP и PSTN сети

Функциональность

Устройство обладает следующими важными функциональными особенностями:

  • Поддержка сигнализации 2ВСК (декадный набор номера, импульсный «челнок», импульсный «пакет» R1.5);
  • Поддержка сигнализации 1ВСК (“норка”, индуктивный код, АОН);
  • Поддержка до 16 E1 и 480 SIP каналов;
  • Поддержка функций встроенной IP-АТС;
  • Одновременная поддержка сигнализаций ОКС7, ISDN PRI, QSIG, V5.2, 2ВСК в одном устройстве;
  • Возможность объединения нескольких АТС в корпоративную сеть с внутренней нумерацией;
  • Возможность реализации соединений IP-TDM-IP и TDM-TDM;
  • Резервный источник питания AC или DC;
  • Возможность резервирования связи с помощью Е1 bypass.

Настройка и конфигурация сигнализации 2ВСК

Входящие СЛ/3СЛ/СЛМ (2ВСК)

СЛ/3СЛ/СЛМ — это асимметричные протоколы, широко используемые в Восточной Европе для связи по цифровым потокам E1. Данные протоколы предусматривают сопряжение с аналоговыми и цифровыми коммутаторами.

Используется три разных типа регистровой сигнализации:

  • декадный;
  • многочастотный импульсный челнок;
  • многочастотный непрерывный пакет (применяется специально для передачи данных АОН).

При организации входящих линий необходимо выбрать соответствующий тип сигнализации: «входящие СЛ/ЗСЛ (2ВСК)» или «входящие СЛМ (2ВСК)».

Для данных типов сигнализации кроме общих для всех сигнализаций параметров, необходимо установить в нужное значение параметры, специфические для протокола 2ВСК:

  • Тип регистрового обмена;
  • Инверсия битов ВСК (CAS).

Также необходимо установить в нужное значение такие дополнительные параметры:

  • Запросить АОН до ответа;
  • Запросить АОН во время ответа;
  • Выдавать частотный сигнал 500 Гц;
  • Максимальное число повторных запросов;
  • Набор посылаемых команд для обмена «челноком».

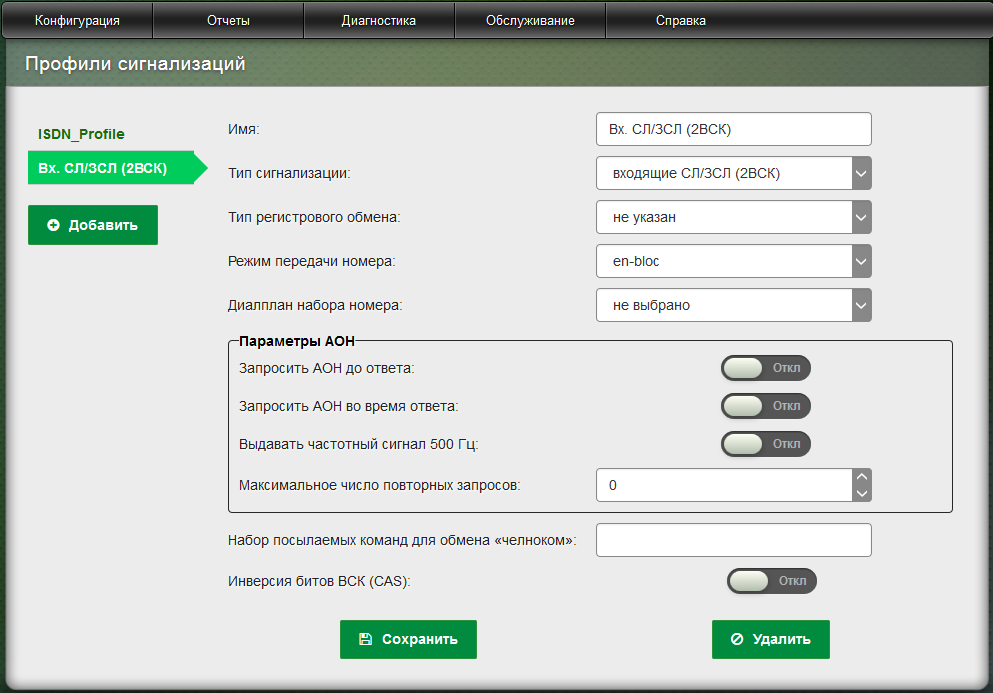

Web-интерфейс – Профиль настройки и конфигурации сигнализации 2ВСК, R1.5

Рис 2. Web-интерфейс – «Профиль сигнализации» – 2ВСК

Исходящие СЛ/3СЛ/СЛМ (2ВСК)

При организации исходящих линий необходимо выбрать соответствующий тип сигнализации: «исходящие СЛ/ЗСЛ (2ВСК)» или «исходящие СЛМ (2ВСК)».

Для данных типов сигнализации кроме общих для всех сигнализаций параметров, необходимо установить в нужное значение параметры, специфические для протокола 2ВСК:

  • Тип регистрового обмена;
  • Инверсия битов ВСК (CAS).

Также необходимо установить в нужное значение дополнительный параметр – «Условие выдачи информации АОН».

Интеграция R1.5 или 2ВСК с программным коммутатором SoftSwitch

Для модернизации телефонных сетей с использованием сигнализации R1.5 или 2ВСК предлагается внедрение специализированного VoIP шлюза.

Существует два варианта применения устройства в зависимости от решаемых задач.

Первый вариант возникает при необходимости замены цифрового TDM коммутатора на программный коммутатор SoftSwitch. Если к цифровому TDM коммутатору было подключено некоторое количество абонентских выносов по интерфейсу R1.5, то они могут быть переключены к программному коммутатору SoftSwitch с помощью VoIP шлюза как указано на рисунке.

R1.5 VoIP Media шлюз для интеграции PSTN, ТфОП и IP сетей

Рис 3. Сетевая схема включения R1.5 VoIP шлюза к программному коммутатору и абонентскому концентратору

В этом случае интерфейс R1.5 отключается от цифрового TDM коммутатора и подключается к VoIP шлюзу, который в свою очередь подключен к SoftSwitch через сеть передачи данных по протоколу SIP.

Интеграция SIP абонентов через сигнализацию R1.5

Второй вариант возникает когда необходимо подключить VOIP-абонентов локальной сети в номерную емкость PSTN (телефонную сеть общего пользования). Если у оператора уже существует TDM switch со свободными интерфейсами R1.5. В этом случае шлюз в сторону TDM-сети шлюз выглядит как абонентский вынос R1.5, а в сторону IP-сети как IP–АТС на которой регистрируются IP-абоненты (см. рисунок).

R1.5 в SIP шлюз, интеграции TDM и IP сетей, SIP транк, 4 8 16 E1, ОКС7, 2ВСК, схема включения

Рис 4. Сетевая схема включения R1.5 VoIP шлюза к TDM коммутатору и IP сети

Опция преобразования сигнализации 2ВСК (R1.5)

Поддержка в одном устройстве сигнализаций SS7, DSS1, QSIG, V5.2, R2D, 2ВСК позволяет использовать шлюз как конвертер сигнализаций и протоколов.

Это важно при реконструкции TDM сетей, а также необходимости адаптации различного телекоммуникационного оборудования к сигнализации R1.5.

Сетевая схема включения конвертера сигнализаций и протоколов с поддержкой 2ВСК

Рис 5. Сетевая схема подключения абонентского выноса через конвертер сигнализаций и протоколов

Устройство обладает рядом функциональных особенностей благодаря которым, обеспечивает:

  • прозрачное преобразование протоколов сигнализации потоков Е1 между АТС;
  • назначение протоколов сигнализации для каждого потока Е1 (или части потока Е1);
  • возможность перенаправления соединения в зависимости от номера абонента;
  • преобразование номера абонента в процессе соединения по заданным маскам (удаление цифр, подстановка префикса).

Шлюз R1.5 VoIP Gateway от компании Террател может использоваться в различных вариантах сопряжения IP и ТфОП сетей для минимизации затрат и уменьшения эксплуатационных расходов.

Технические характеристики R1.5 VoIP шлюза

Network Interfaces
TDM up to 16 E1 links
SIP and RTP up to 480 VoIP channels, 10/100 BASE-T Ethernet
Management Fast Ethernet, RS-232
Signaling Protocols
IP SIP, SIP-T, SIP-I, RTP, RTCP, TCP, UDP
PSTN SS7, ISDN PRI (DSS1), QSIG, V5.2, R2 MFC, R2 CAS, R1.5
Feature Support
Voice codecs G.711, G.723.1, G.726, G.729a/b, GSM
Voice processing Adaptative programmable jitter buffer, VAD, SID, CNG
DTMF RFC2833, SIP INFO, RFC 2976
FAX fax over G.711, T.38 fax relay
Echo Cancellation G.165, G.168
Registration and Authentication up to 5000 SIP-subscribers
Registration SIP-trunks
Power
Single/Dual-redundant 220 VAC or/and 48/60 VDC Input
Up to 28W Power consumption
Operations Management
GUI via Embedded Web Server
SNMPv2 monitoring
Syslog Telnet (for CLI)
Security
Integrated firewall, Password protected access, SSH, RADIUS login
Operating Environment
Operating temperature from 0°С to +60°СHumidity
Humidity up to 80% at +25°С
Hardware
System Type Board
Dimensions 1U high, 19″ wide rack mountable

Варианты исполнения

SIP/E1 Gateway Lite:

  • SIP/E1 Gateway Lite (2Е1, 60 SIP channels, G.711 codec, echo G.168)
  • SIP/E1 Gateway Lite (4Е1, 120 SIP channels, G.711 codec, echo G.168)
  • SIP/E1 Gateway Lite (8Е1, 120 SIP channels, G.711 codec, echo G.168)
  • SIP/E1 Gateway Lite (12Е1, 120 SIP channels, G.711 codec, echo G.168)
  • SIP/E1 Gateway Lite (16Е1, 120 SIP channels, G.711 codec, echo G.168)

SIP/E1 Gateway:

  • SIP/E1 Gateway (2Е1, 60 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
  • SIP/E1 Gateway (4Е1, 120 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
  • SIP/E1 Gateway (8Е1, 240 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
  • SIP/E1 Gateway (12Е1, 360 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
  • SIP/E1 Gateway (16Е1, 480 SIP channels, G.711, G.726, G.729, T38 codecs, G.168)
