SIP/E1 Gateway Access Control

Цифровой VoIP шлюз с модулем контроля доступа и датчиков

Оригинальное устройство совмещающие функции цифрового VoIP шлюза и модуля контроля доступа, состояния охранно-пожарных шлейфов, температуры, влажности, наличия электрической сети 220В.

Фото SIP/E1 Gateway Access Control, мониторинг и контроль температуры, влажности, наличия сети 220В

Рис 1. Внешний вид устройства SIP/E1 Gateway Access Control.

Краткие технические характеристики

  • до 8 интерфейсов E1;
  • до 240 VoIP каналов;
  • ОКС№7, ISDN PRI, R2D, 2ВСК, R1.5;
  • SIP, SIP-T, SIP-I, RTP, RTCP, TCP, UDP;
  • голосовые кодеки G.711, G.723, G.726, G.729;
  • Регистрация и Аутентификация – до 10000 SIP-абонентов;
  • fax over G.711, T.38 fax relay.

А также:

  • 4 шлейфа для подключения приборов охранной/пожарной сигнализации;
  • 1 датчик температуры;
  • 1 датчик влажности;
  • Измерения напряжения АКБ;
  • 2 датчика наличия электрической сети 220В.

Обзор

SIP/E1 Gateway Access Control является специализированным устройством созданным компанией ТЕРРАТЕЛ согластно техническим требованиям телекоммукационного оператора услуг связи. Основной задачей проекта являлось совмещения функций цифрового VoIP шлюза и модуля контроля доступа, охранно-пожарных шлейфов  и датчиков мониторинга состояния параметров объекта и установленного на нем оборудования.

В результате реализации проекта  устройства были установлены в один корпус высотой 1U с одним вводом электрического питания и общим портом Ethernet для управления и настроек.

Мониторинг работы SIP/E1 Gateway Access Control осуществляет специализированное серверное приложение использующие протокол SNMP.

SIP/E1 Gateway Access Control используется для сопряжения IP и PSTN сетей, а также мониторинга доступа и других параметров необслуживаемого объекта, с целью минимизации эксплуатационных расходов.

Больше о возможностях Media Gateway >>

Функции контроля доступа и датчиков

Дополнительные функции: мониторинг (через сеть Ethernet) работоспособности сопутствующего оборудования, датчиков пожарной сигнализации, датчиков движения, параметров температуры, влажности, датчиков состояния сети 220V.

VOIP шлюз с дистанционным мониторингом доступа

Рис. 2 Схема применения цифрового VoIP шлюза с контролем доступа и датчиков.

Подключаемые устройства, контролируемые параметры

  • четыре шлейфа для подключения приборов, а также выход питания приборов охранной/пожарной сигнализации (10..12V, 100mA или 10..15V 750mA (опционально));
  • вход выносного датчика температуры;
  • вход измерения напряжения 0..3V (датчик влажности);
  • вход измерения напряжения 0..90V (аккумуляторная батарея);
  • два входа подключения датчиков наличия электрической сети 220V;
  • вход подключения аккумуляторной батареи с напряжением 12V.

Отличительные особенности

  • Поддержка всех типов сигнализаций использующихся на TDM/PSTN сети;
  • Возможность осуществления соединений IP-TDM, TDM-IP, TDM-TDM;
  • Мониторинг и контроль охранно-пожарных шлейфов и других параметров удаленного объекта.

Система мониторинга на основе протокола SNMP

Для одновременного контроля нескольких устройств, в частности параметров VoIP шлюза и мониторинга параметров объекта использовалось дополнительное решение компании Террател – приложение «TTA Monitor».

Приложение для связи с устройствами использует протокол SNMP. Программа TTA Monitor может работать под операционными системами семейства Windows и Linux.

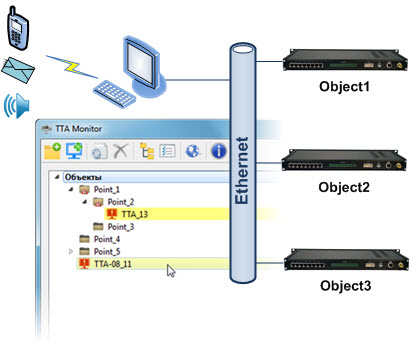

Решение для одновременного мониторинга нескольких устройств

Рис 3. SNMP агент – мониторинг состояния датчиков.

Варианты исполнения

  • VoIP Gateway (2Е1, 60 SIP channels) + модуль контроля доступа и датчиков
  • VoIP Gateway (4Е1, 120 SIP channels) + модуль контроля доступа и датчиков
  • VoIP Gateway (8Е1, 240 SIP channels) + модуль контроля доступа и датчиков
